什么是数控水刀？

数控水刀是一种基于水射流切割技术，利用高压水的力量进行材料切割的自动化切割机。

水刀采用计算机数控（CNC）技术进行控制。CNC程序是预先为特定零件预先编写的。数控水刀是一种全自动、高精度的工业切割工艺。

对于切割软质材料，水的力量就足够了。然而，对于硬质材料，水的力量会导致切割过程变慢。因此，将磨料添加到水流中以加速切割动作。该过程称为磨料水射流切割。CNC可以控制纯水射流切割和磨料水射流切割。

数控水刀切割机如何工作？

数控水射流切割是一个多阶段过程。涉及的步骤是：

1.设计零件

在切割零件之前先创建零件的工程设计。对于简单的直线切割，可以跳过此步骤。然而，对于复杂的零件，需要进行详细的图形设计和测量。图形设计是在计算机辅助设计（CAD）软件中进行的。

2.将设计转换为CAM

数控水刀机不懂图形设计。它理解CAM语言（g代码和m代码）。因此，CAD设计在计算机辅助制造（CAM）软件中转换为CAM。CAM文件被加载到机器控制面板。

3.机器设置

操作员启动机器设置以进行操作。工件被夹紧在工作台上。选择所有必要的设置并完成初步检查。

4.机器启动

机器启动过程根据特定的数控水刀模型进行。启动包括在液压泵中产生压力。液压泵向增压器提供约50 psi的加压液压油。增压器将液压增加至50,000 psi甚至更高。

5.水射流切割的执行

一旦压力准备好，切割操作员就开始工作。水射流切割头在施加高压水流的同时围绕零件移动。CAM文件的G代码控制运动。水流很窄，粗细不足人的头发丝。

6.零件的拆卸

加工完成后，将零件从机器上卸下。如果零件需要进一步加工，操作员将其重新安装在工作台上。否则，零件将被送去进行二次加工。

数控水刀切割机由哪些部分组成

数控水射流切割机由工业级部件组成，可以承受超高的侵蚀力。水射流切割机的各个部件是：

数控控制器

CNC控制器是机器背后的大脑。它读取软件提供的命令和操作员所做的设置。组合的解释被发送到机器切割头。

高压泵

高压泵产生切割动作所需的必要力。它是液压泵和增压器的组件。液压泵产生很小的压力，该压力被增强器放大。水射流的成本很大程度上取决于这一部分。高压泵可进行多种设置，以根据零件要求调节压力。

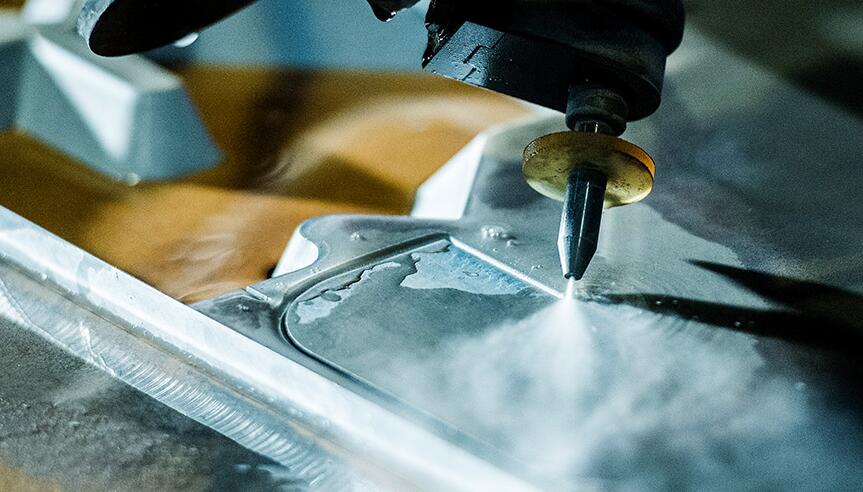

切割头

切割头是使水流围绕工作台移动的组件。切割头上的喷嘴集中水流。磨料水射流切割中，喷嘴前有一个混合室。混合室将磨料与水流混合。

磨料斗

磨料料斗的作用是储存磨料并将其送入混合室。优质的磨料料斗可以均匀地输送磨料。磨料斗通常可以储存足够进行数小时水射流切割的材料。

龙门架

龙门架是水刀切割机中的桥梁系统。它为机器的切割头和移动部件提供支撑。龙门桥系统支持切割头在X轴、Y轴和Z轴上的运动。

切割台

切割台为安装工件提供了稳定的底座。工件牢固地固定在切割台上。现代水刀切割机具有水下切割的特点。工件可浸入水下，实现无噪音、无飞溅的切割。

水过滤系统

水过滤系统净化水并去除其中的任何碎片。这延长了水射流切割机中使用的部件的使用寿命。水过滤系统通常包括用于固定水硬度的软化器。过滤系统应根据您将使用的水源类型进行设计。

控制面板

控制面板为操作员与机器交互提供了媒介。水射流机的各种设置可以通过控制面板进行选择。控制面板还配有显示屏，用于查看相关信息。

软件

水刀机器配备了一个软件，充当控制器、操作员和机器之间的语言。软件的功能可能因机器而异。每台Techni水射流切割机均配有免费软件。该软件包含系统中预加载的许多基本切割形状。
